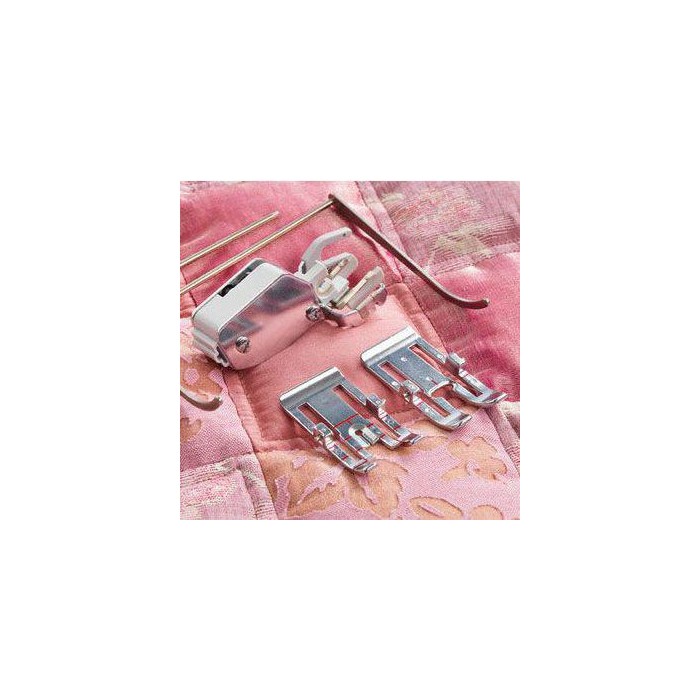

Husqvarna Viking 920219096 Kit doppio trasporto intercambiabile
Il doppio trasporto con due piedini intercambiabili è stato messo a punto per fare avanzare in modo uniforme imbottiture e/o tessuti in più strati. Perfetto per quilt, velluto, alcuni tessuti elasticizzati, ecopelle e stoffe che vanno combaciate con particolare attenzione.
Il doppio trasporto con due piedini intercambiabili è stato messo a punto per fare avanzare in modo uniforme imbottiture e/o tessuti in più strati.
Perfetto per quilt, velluto, alcuni tessuti elasticizzati, ecopelle e stoffe che vanno combaciate con particolare attenzione. Montare il nuovo piedino per punto dritto e utilizzare il punto dritto con l’ago in posizione centrale per punti che non superino la lunghezza 6.
- Smontare il gambo del piedino svitando la vite che lo blocca.
- Posizionare sulla macchina il doppio trasporto dal alto posteriore, collocando la forcella sopra la vite di serraggio dell’ago. Poi avvitare il doppio trasporto sulla barra piedino con la vite che ferma il gambo del piedino. Ridurre la pressione del piedino e portarla su 3.
Montaggio e smontaggio del piedino
3. Con la barra piedino in posizione sollevata, inserire il piedino sotto il doppio trasporto.
4. Spingere il piedino verso l’alto in modo da farlo scattare in posizione.
5. Per smontare il piedino, spingerne in su il lato anteriore fi no a staccarlo.
Fissaggio della guida
Le due guide fornite con il doppio trasporto agevolano l’esecuzione di file parallele di punti, ad esempio per la realizzazione di cannoletti o piegoline. Sono disponibili una guida per il lato sinistro e una per il destro.
6. Inserire la guida nel foro nel lato posteriore del doppio trasporto.
7. Lo spazio tra il piedino e la guida può essere regolato esercitando una trazione verso sinistra o destra.
- 5 ) Prelude 360, Prelude 340, Daisy 335, 330, 325, 320, 315, 310, Husqvarna Viking 250, 230, 225/215, 210, 205, Scandinavia 100, Eden Rose 250M, Tribute 140M, Emerald 122, 118, 116, Onyx 15, Onyx 25
- 6 ) Platinum 955 E, 950 E, Platinum Plus 775, 770, 755 Quilt, 750 Quilt, 735, 730, 715, ROSE™ 605, 600, Iris, Lily 555, 550, 545, 540, 535, 530, Husqvarna Viking 500, Interlude 445, 435, Fresia 425, 415, Husqvarna Viking 400, 350, Scandinavia 400, 300, 200, Emerald 203, 183. Designer Jade 35. Jade 20.
- 7 ) Designer Diamond Royale™, Designer Diamond deLuxe™, Designer Diamond, Designer Ruby Royale™, Designer Ruby deLuxe, Designer Ruby, Designer Topaz 50, 40, 30, 25, 20, Designer SE, Designer SE Limited Edition, Designer I, II, Quilt Designer, Quilt Designer II, Sapphire 960Q, 930, 875Q, 870Q, 855, 850, 835, 830, OPAL™ 690Q, 670, 650, EDEN ROSE™ 250C, TRIBUTE™ 140C, Tribute 150C, Sapphire 85
- 8 ) Husqvarna Viking EPIC, Designer Ruby 90, Husqvarna Viking EPIC 980Q
